Артикул:Н00081085

Документация из инфоблока:Декларация о соответствии (ЕАЭС) — электросчетчики «Пульсар 3»

Документация из инфоблока:Спецификация протокола «ПульсарМ»

Документация из инфоблока:Паспорт — Трехфазный многофункциональный электросчётчик «Пульсар»

Документация из инфоблока:Руководство по эксплуатации — Электросчетчики трехфазный многофункциональный «Пульсар»

Документация из инфоблока:Карта программирования многофункциональных счетчиков «Пульсар 3Т» для учета по одному тарифу

Документация из инфоблока:Карта программирования многофункциональных счетчиков «Пульсар 3Т» для учета по двум тарифам

Документация из инфоблока:Карта программирования многофункциональных счетчиков «Пульсар 3Т» для учета по трем тарифам

Документация из инфоблока:Протокол — Счетчик электроэнергии 3Ф4Т(МФ-053) «ПульсарМ» V7

Преимущества из инфоблока:Полное соответствие ПП РФ №890

Преимущества из инфоблока:Измерение реактивной энергии (во всех модификациях)

Преимущества из инфоблока:Мощный встроенный микроконтроллер

Преимущества из инфоблока:Реле с возможностью блокировки

Преимущества из инфоблока:Собственное ПО для наладки и сбора данных

Преимущества из инфоблока:Учет энергии в двух направлениях

Сертификаты из инфоблока:Сертификат об утверждении типа средств измерений — Электросчетчики «Пульсар 3»

Сертификаты из инфоблока:Сертификат об утверждении типа средств измерений в республике Казахстан — Электросчетчики «Пульсар 3/3Т»

Сертификаты из инфоблока:Сертификат об утверждении типа средств измерений в республике Казахстан (KZ) — Электросчетчики «Пульсар 3/3Т»

Сертификаты из инфоблока:Описание типа средств измерений — «Пульсар 3»

Сертификаты из инфоблока:Сертификат об утверждении типа средств измерений в Республике Таджикистан — Электросчетчики «Пульсар 3»

Сертификаты из инфоблока:Приказ о внесение изменений — электросчетчики «Пульсар 3» приложение п.7

Сертификаты из инфоблока:Приказ о внесение изменений — электросчетчики «Пульсар 3»

Сертификаты из инфоблока:Выписка из реестра российской промышленной продукции — Трехфазных счетчиков электрической энергии «Пульсар 3»

Сертификаты из инфоблока:Сертификат об утверждении типа средств измерений — Трехфазный электросчетчик «Пульсар» действует с 05.12.2025

Сертификаты из инфоблока:Описание типа средств измерений — Трехфазный электросчетчик «Пульсар» действует с 05.12.2025

Контроль нейтрали:без контроля нейтрали

Интерфейс:2G

Интерфейс:NB-IoT

Интерфейс:RS-485

Тип индикатора:ЖКИ

Базовый и максимальный ток:10/100 A

Наличие встроенного реле:со встроенным реле

Наличие кнопки:2 кнопки

Наличие оптопорта:с оптопортом

Наличие датчика вскрытия крышки клеммной колодки:с датчиком вскрытия клеммной колодки

Архив данных в энергонезависимой памяти:42 месяца, 124 суток, 124 дня

Класс точности при измерении активной энергии:1 по ГОСТ 31819.21-2012

Класс точности при измерении реактивной энергии:2 по ГОСТ 31819.23-2012

Номинальное напряжение:3 x 230/400 В

Частота сети:50±7,5 Гц

Полная и активная мощность, потребляемая цепью напряжения, при номинальном напряжении и номинальной частоте:не более 10 В·А (2,0 Вт) соответственно

Полная мощность, потребляемая цепью тока, при номинальном напряжении и номинальной частоте:не более 0,3 В·А

Основная погрешность измерения напряжения:0,5%

Дискрет установки тарифной зоны:30 минут

Защита информации:пломба, датчик вскрытия и доступ по паролю

Диапазон рабочих температур:- 40°С..+ 60°С

Степень защиты от проникновения воды и пыли:IP51

Точность хода часов в диапазоне температур -40°С…+60°С:не хуже ±3,0 сек/сут

Масса:не более 1,3 кг

Габаритные размеры:75 × 260 × 175 мм

Средний срок службы:32 года

Установленный диапазон рабочих напряжений:(207...253) B

Расширенный рабочий диапазон напряжений:(184...265) B

Стартовый ток при измерении активной энергии:40 мА

Стартовый ток при измерении реактивной энергии:50 мА

Количество тарифов/типов дней/сезонов:4/4/12

Предельный рабочий диапазон напряжений:(0...265) В

Срок службы литиевой батареи:16 лет

Сохранность данных при перерывах (отключение) питания:32 года

Средняя наработка до отказа:318160 часов

Основная погрешность измерения тока:0,5%

Основная погрешность измерения частоты сети:0,05 Гц

Диапазон измерения тока:1...100 А

Диапазон измерения напряжения сети:175…310 В

Диапазон измерения частоты сети:42,5…57,5 Гц

Предел основной абсолютной погрешности хода часов в нормальных условиях:±0,5 с/сутки

Диапазон коррекции хода часов (не чаще одного раза в сутки):±127 с

Начальный запуск счетчика:не более 5 сек.

Диапазон температур хранения:-40 ... +70 °С

Атмосферное давление:60 … 106,7 кПа

Протокол:СПОДЭС

Гарантийный срок эксплуатации:7 лет

Относительная влажность воздуха:не более 98% при температуре +25 °С

Передаточное число в телеметрическом режиме:500 имп./кВт×ч(имп./квар×ч)

Передаточное число в поверочном режиме:5000 имп./кВт×ч(имп./квар×ч)

Число разрядов отсчетного устройства:8

Максимальное коммутационное напряжение встроенного реле:250 B

Максимальный коммутационный ток встроенного реле:120 (100A)

Коммутационная износостойкость контактов реле:10000

Единица младшего разряда при отображении энергии:0,01 кВт×ч (квар×ч)

Модель:Стандарт

BIM из инфоблока:Электросчетчики трехфазные многотарифные и многофункциональные

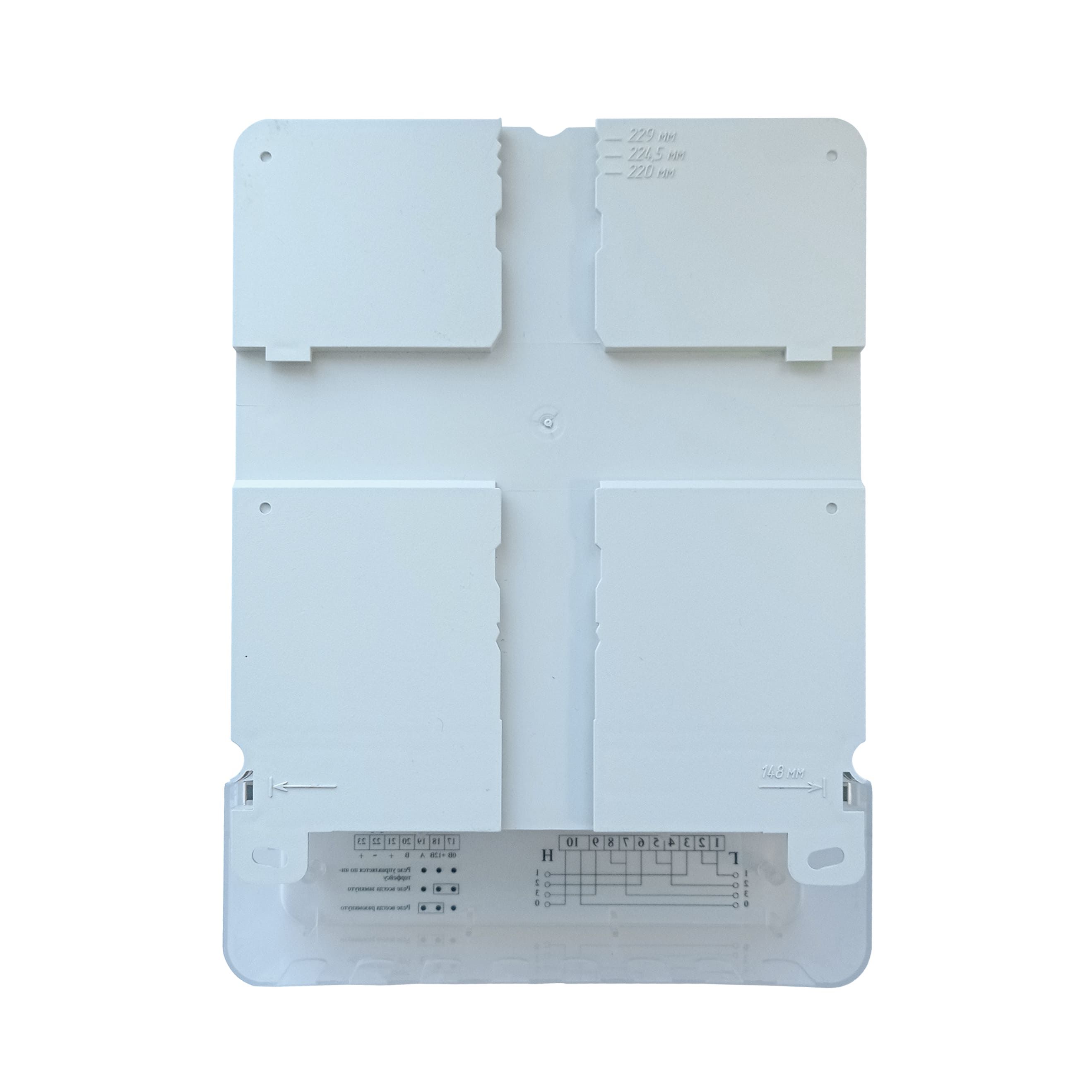

Дополнительные возможности:корпус с универсальной установкой

Дополнительные возможности:отсек резервной батарейки

Условные обозначения:ПУЛЬСАР 3X X X X - X / X X - XX / XXX X - X - X Дополнительный функции Р – вход резервного питания О – со встроенным реле В – выходу управления внешним реле Т – дискретные входы И – импульсные выходы Б – отсек резервной батареи Тип индикатора 1 – электромеханический 2 – стандартный 3 – стандартный с подсветкой 4 – многофункциональный 5 – многофункциональный с подсветкой 6 – графический с подсветкой Интерфейсы 0 – без интерфейса 1 – RS-485 (внешнее питание) 2 – M-Bus 3 – LoRa 4 – PLC 5 – оптопорт 6 – GSM/GPRS 7 – NB-IoT 8 – Ethernet 9 – RF 10 – RS-485 (внутреннее питание) М – отсек под модуль связи Максимальный ток 1,5 – 1,5 А 7,5 – 7,5 А 10 - 10 А 60 – 60 А 80 – 80 А 100 – 100 А Базовый (номинальный) ток 1 - 1 А 5 – 5 А 10 – 10 А О - на одно направление К – комбинированный Д – на два направления Класс точности по реактивной энергии 05 – 0,5 1 – 1 2 – 2 Класс точности по активной энергии 02 – 0,2S 05 – 0,5S 1 – 1 Протокол обмена Пробел – Пульсар D – СПОДЭС S – СПОДЭС + Пульсар Г – ГОСТ Р 58920-2020 Тип корпуса Пробел – на дин-рейку У – универсальная установка С – СПЛИТ (с раздельной архитектурой) К – компактный Пробел – Однотарифный Т – Многотарифный М – Многофункциональный Тип счетчика Напряжение ПУЛЬСАР 3/1 3 х 57,7/100 В ПУЛЬСАР 3/2 3 х (120…230)/(208…400) В ПУЛЬСАР 3/3 3 х 230/400 В

Соответствие ПП РФ № 890:соответствует ПП РФ № 890
